Système de gestion de batterie au lithium 12V

Fiches techniques  Manuel

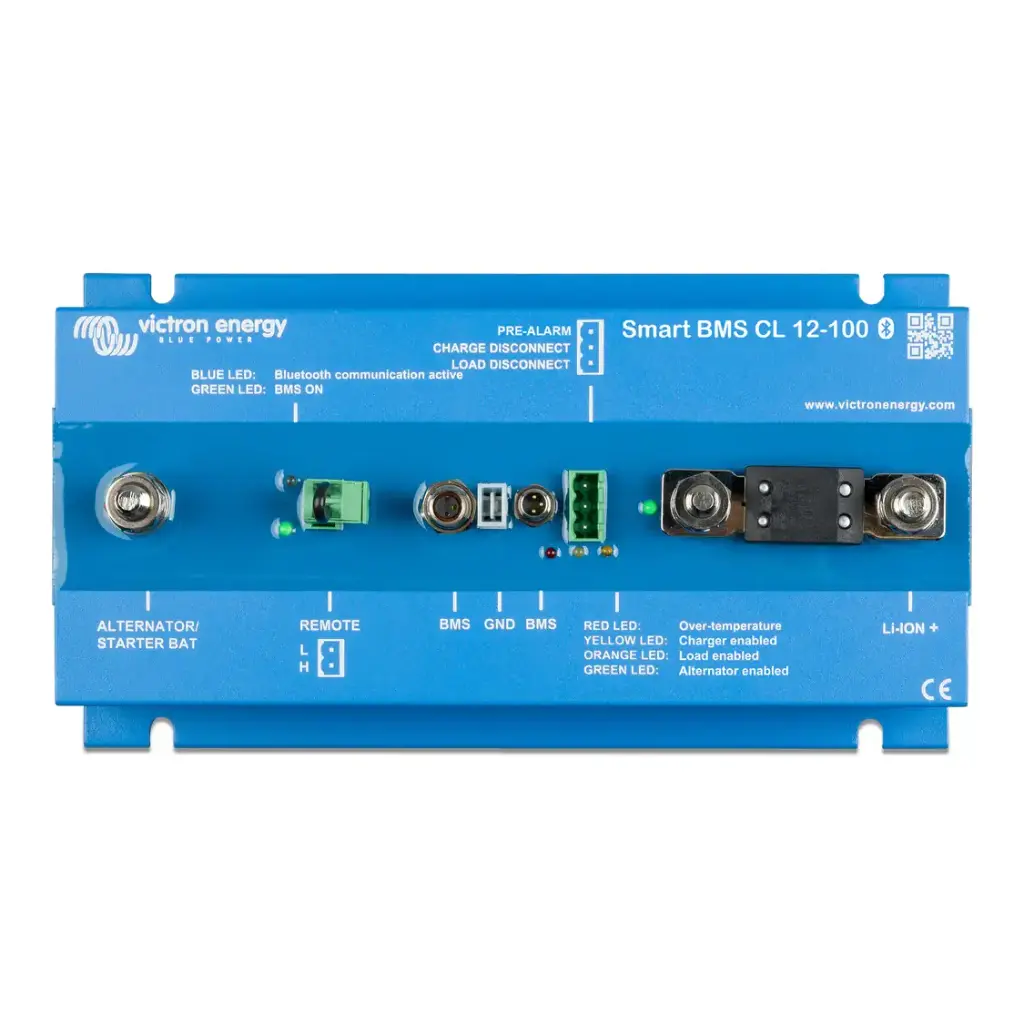

Le Victron Energy Smart BMS CL 12/100 gère et protège les systèmes compatibles de batteries Victron Lithium Battery Smart dans les VR, les bateaux et les installations autonomes. Conçu pour les systèmes de 12V équipés d’un alternateur de 12V, il limite le courant de recharge provenant de l’alternateur et surveille l’état des batteries afin de contribuer à prévenir les dommages causés par une tension trop basse ou trop élevée et par les températures extrêmes.

CARACTÉRISTIQUES

• Recharge par alternateur jusqu’à 100A : Limitation configurable du courant de recharge grâce à une entrée dédiée à l’alternateur.

• Protection des batteries au lithium : Surveille les cellules et réagit en cas de sous-tension, de surtension ou de température inadéquate.

• Déconnexion des consommateurs : Envoie un signal de commande pour déconnecter les charges CC compatibles lorsque nécessaire.

• Déconnexion des chargeurs : Signale aux chargeurs compatibles d’interrompre la recharge lorsque nécessaire.

• Sortie de préalarme : Émet un avertissement avant un arrêt causé par une tension trop basse des cellules.

• Marche/arrêt à distance : Permet de commander le BMS et le système à l’aide d’un interrupteur externe.

• Compatibilité avec VictronConnect : Configurez et surveillez les fonctions prises en charge avec l’application VictronConnect.

• Boîtier robuste : Composants électroniques avec indice IP65, protégés contre la poussière et les jets d’eau.

SPÉCIFICATIONS

• Tension du système : 12V

• Compatibilité des batteries : Victron Lithium Battery Smart, 12,8V

• Courant maximal de recharge par alternateur : 100A, avec un fusible de 125A

• Tension de démarrage de la recharge : Supérieure à 13V

• Consommation, commande à distance activée : 16mA, sans compter le courant des sorties de charge et de consommateurs

• Consommation, commande à distance désactivée : 5mA; la protection du BMS demeure active

• Sortie de déconnexion des consommateurs : Normalement élevée; limite de courant de source de 10mA

• Sortie de déconnexion des chargeurs : Normalement élevée; limite de courant de source de 10mA

• Sortie de préalarme : Maximum de 1A; non protégée contre les courts-circuits

• Connexions d’alimentation CC : M8; couple de serrage de 10Nm

• Connecteur négatif de batterie : Borne femelle Faston de 6,3mm

• Température de fonctionnement : -40°C à +60°C

• Humidité : Jusqu’à 100% maximum / 95% en moyenne

• Indice de protection : IP65

• Dimensions : 65 × 120 × 224mm (2,6 × 4,7 × 8,8po)

• Poids : 1,6kg (3,5lb)

IMPORTANT

Ce BMS est conçu pour les batteries compatibles Victron Lithium Battery Smart de 12,8V et les systèmes de 12V. Il ne s’agit pas d’un BMS universel pour toutes les batteries au lithium. Respectez les instructions de câblage de Victron et installez le fusible spécifié pour l’entrée de l’alternateur. Les sorties de déconnexion des consommateurs et des chargeurs sont des signaux de commande, et non des sorties d’alimentation à courant élevé; raccordez les appareils compatibles conformément au manuel.
