Centre de surveillance et de communication

Fiches techniques  Manuel

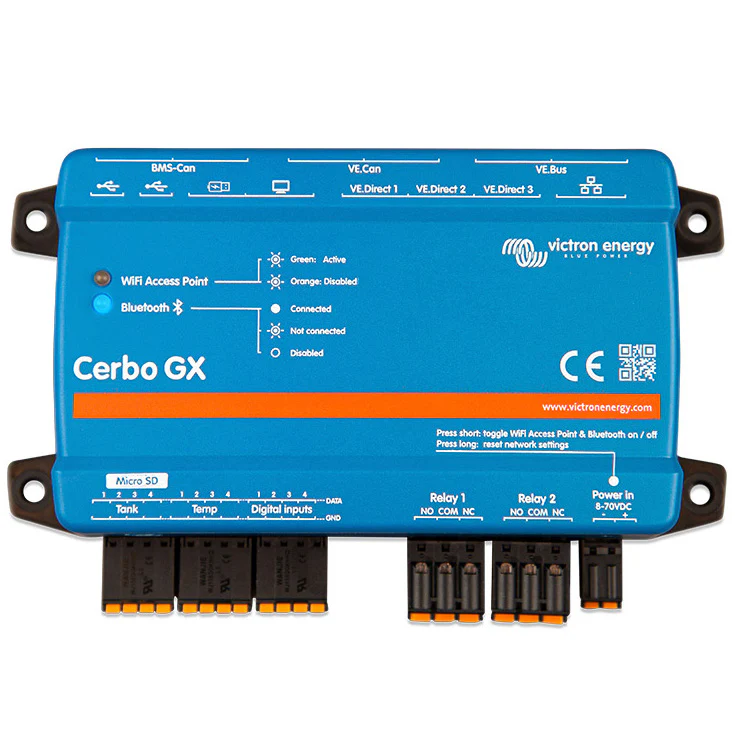

Le Victron Energy Cerbo GX MK2 centralise la surveillance et le contrôle des systèmes électriques Victron compatibles dans les VR, les bateaux et les installations autonomes. Connectez des onduleurs, des régulateurs de charge solaire, des moniteurs de batterie et d’autres appareils compatibles pour consulter les performances du système, configurer les paramètres et accéder à la surveillance à distance par le portail VRM.

CARACTÉRISTIQUES

• Surveillance centralisée : Consultez les appareils connectés et les performances du système à partir d’une interface unique.

• Accès à distance : Surveillez les données et recevez des notifications par le portail VRM avec une connexion Internet.

• Connectivité intégrée : Wi-Fi, Bluetooth et Ethernet 10/100 Mbit/s.

• Ports de communication : 3 ports VE.Direct, 2 prises RJ45 VE.Bus parallèles et 2 ports VE.Can configurables.

• Conception CAN-bus MK2 : Un port VE.Can isolé et un port VE.Can non isolé; les deux peuvent être configurés selon les profils CAN-bus pris en charge.

• Entrées de surveillance : 4 entrées de niveau de réservoir résistives, 4 entrées de capteur de température et 4 entrées numériques.

• Relais programmables : 2 relais pour les fonctions d’automatisation et de contrôle prises en charge.

• Installation flexible : Montage mural ou sur rail DIN de 35mm.

• Écran évolutif : Compatible avec les écrans GX Touch, vendus séparément.

SPÉCIFICATIONS

• Tension d’alimentation : 8–70V CC

• Consommation : Environ 2,8W à 12V sans écran GX Touch

• VE.Direct : 3 ports isolés; prend en charge jusqu’à 15 appareils VE.Direct compatibles, selon la configuration du système

• VE.Bus : 2 prises RJ45 parallèles

• VE.Can : 2 ports configurables; un isolé et un non isolé

• Ethernet : RJ45 10/100 Mbit/s

• Connectivité sans fil : Wi-Fi 2,4GHz et Bluetooth

• Entrées numériques : 4

• Entrées de niveau de réservoir : 4, pour capteurs résistifs

• Entrées de température : 4

• Relais : 2; les capacités nominales dépendent de la tension et du courant

• Température de fonctionnement : -20°C à +50°C

• Indice de protection : IP20

• Dimensions : 154 × 78 × 48mm (6,1 × 3,1 × 1,9po)

• Montage : Mural ou sur rail DIN de 35mm

IMPORTANT

Le Cerbo GX MK2 est un appareil de surveillance et de communication, et non un onduleur, un chargeur de batterie ou un régulateur de charge solaire. Des appareils compatibles et une connexion Internet sont nécessaires pour accéder à distance au portail VRM. L’écran GX Touch est vendu séparément.
