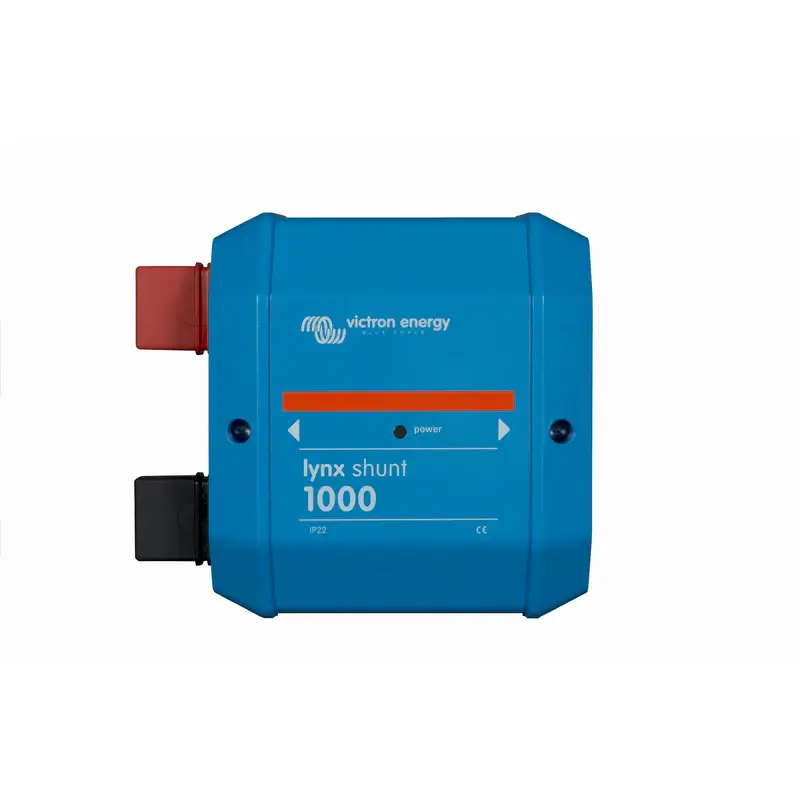

Moniteur de batterie et porte-fusible 1000A (M8)

Fiches techniques   Manuel

Le Victron Energy Lynx Shunt VE.Can M8 regroupe une barre omnibus à courant élevé, un moniteur de batterie intelligent et un porte-fusible principal dans un seul module. Il mesure le courant, la tension et l’état de charge de la batterie. La surveillance et la configuration sont accessibles par l’intermédiaire d’un appareil Victron GX compatible. Il est conçu pour s’intégrer au système modulaire de distribution CC Lynx.

CARACTÉRISTIQUES

• Capacité continue de 1000 A : Convient aux systèmes de batteries CC à courant élevé.

• Surveillance intégrée : Mesure la tension, le courant et l’état de charge de la batterie.

• Porte-fusible principal : Permet l’installation d’un fusible de système vendu séparément.

• Communication VE.Can : Se connecte à un appareil GX compatible pour la surveillance et la configuration.

• Relais d’alarme intégré : Fournit un contact sec configurable pour les alarmes externes.

• Surveillance de la température : Comprend une sonde de température pour la batterie.

• Conception modulaire : S’intègre aux composants compatibles du système de distribution Victron Lynx.

SPÉCIFICATIONS

• Connexion de la barre omnibus : M8

• Tensions de système prises en charge : 12 V, 24 V ou 48 V CC

• Plage de tension d’alimentation : 9 à 70 V CC

• Courant nominal continu : 1000 A CC

• Consommation : 60 mA à 12 V; 33 mA à 24 V; 20 mA à 48 V

• Capacité du relais d’alarme : 3 A à 30 V CC ou 250 V CA

• Communication : VE.Can, RJ45

• Matériau de la barre omnibus : Cuivre étamé

• Boîtier : Plastique ABS

• Indice de protection : IP22

• Température de fonctionnement : -40 °C à +60 °C

• Humidité maximale : 95 %, sans condensation

• Dimensions (H × L × P) : 190 × 180 × 80 mm

• Poids : 1,4 kg

IMPORTANT

Le fusible principal est vendu séparément. Ce modèle utilise des connexions de barre omnibus M8 et n’offre aucune protection contre l’inversion de polarité. Un appareil GX compatible est requis pour la surveillance et la configuration du système.
