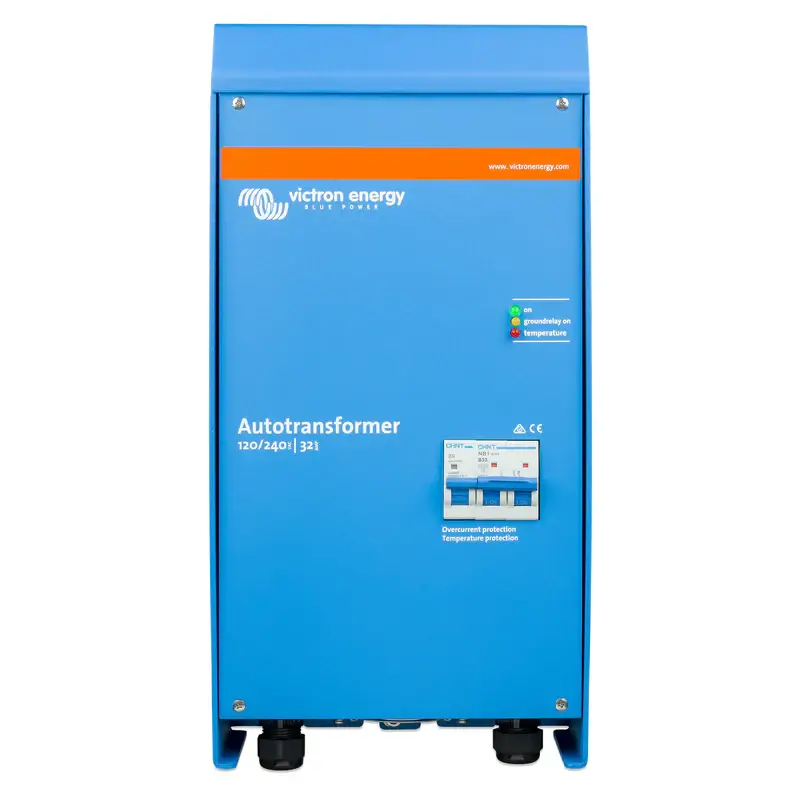

Autotransformateur Victron Energy 120/240V CA – 32A

Fiches techniques  Manuel

L’autotransformateur Victron Energy 120/240V 32A est conçu pour augmenter ou réduire la tension et équilibrer les charges inégales dans les systèmes électriques à phase divisée. Idéal pour les VR, les installations marines et les systèmes d’alimentation hors réseau, il aide à redistribuer les charges de 120V entre les deux lignes d’une alimentation de 120/240V afin d’utiliser plus efficacement la puissance disponible. Il comprend un transformateur toroïdal, un disjoncteur intégré, une protection thermique et un relais de mise à la terre pour les onduleurs-chargeurs Victron compatibles.

CARACTÉRISTIQUES

• Conversion de tension : Augmente la tension de 120V CA à 240V CA ou réduit celle de 240V CA à 120V CA.

• Équilibrage des charges en phase divisée : Aide à redistribuer les charges inégales de 120V entre les deux lignes d’un système de 120/240V.

• Capacité de passage de 32A : Prend en charge un courant de passage allant jusqu’à 32A à 240V.

• Transformateur toroïdal : Conçu pour un transfert efficace de l’énergie.

• Protections intégrées : Disjoncteur bipolaire et protection thermique; en cas de surchauffe, l’alimentation est coupée et une réinitialisation manuelle est nécessaire.

• Relais de mise à la terre : Permet la liaison neutre-terre avec les onduleurs-chargeurs MultiPlus ou Quattro compatibles, lorsque le système est configuré correctement.

• Boîtier robuste : Boîtier en aluminium avec protection IP21.

• Applications variées : Convient aux VR, aux systèmes électriques marins, aux génératrices et aux installations hors réseau.

SPÉCIFICATIONS

• Tension d’entrée / de sortie : 120/240V CA

• Courant maximal de passage à 240V : 32A

• Disjoncteur d’entrée : 32A, bipolaire

• Courant du neutre : 32A pendant 30 minutes (3 800VA); 28A en continu à 40°C

• Fréquence : 50/60Hz

• Type de transformateur : Toroïdal

• Raccordements électriques : Bornes à vis, jusqu’à 35mm² (AWG 2)

• Indice de protection : IP21

• Norme de sécurité : EN 60076

• Dimensions (H × L × P) : Environ 425 × 214 × 110mm (16,7 × 8,4 × 4,3po)

• Poids : 12,5kg (27,6lb)

• Garantie : Garantie limitée du fabricant de 5 ans

IMPORTANT : Cet autotransformateur ne fournit pas d’isolation galvanique et ne convertit pas la fréquence entre 50Hz et 60Hz. Un câblage et une mise à la terre appropriés sont essentiels; l’installation doit être effectuée par un professionnel qualifié.
