Système de gestion de batterie 500A

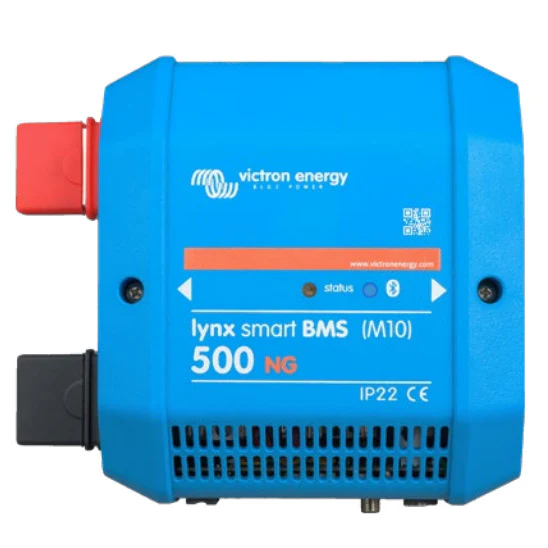

Le Victron Energy Lynx Smart BMS 500 NG est un système avancé de gestion de batterie conçu spécifiquement pour les batteries Victron Lithium NG. Il combine la surveillance des batteries, leurs protections, un contacteur de sécurité intégré de 500A et un circuit de précharge dans un module compact compatible avec le système de distribution Lynx. La connectivité Bluetooth et la compatibilité avec les appareils GX de Victron permettent la surveillance locale et à distance.

CARACTÉRISTIQUES

• Contacteur continu de 500A : Permet la déconnexion principale du système à distance et offre une protection secondaire des batteries.

• Circuit de précharge : Aide à prévenir les courants d’appel élevés lors du raccordement de charges capacitives, comme les onduleurs.

• Moniteur de batterie intégré : Suit l’état de charge, la tension, le courant, les données des cellules et l’historique.

• Connectivité Bluetooth : Configurez et surveillez le système avec l’application VictronConnect.

• Intégration GX et VRM : Consultez les données des batteries à distance avec des appareils GX compatibles et le portail VRM.

• Contrôle de la charge et de la décharge : Les contacts ATC/ATD et l’intégration DVCC permettent de contrôler les chargeurs et les charges compatibles.

• Relais programmable : Peut être configuré pour les alarmes ou certaines fonctions de commande de l’alternateur.

• Sortie d’alimentation auxiliaire : Fournit jusqu’à 1,1A à la tension du système pour les appareils compatibles après l’arrêt du BMS.

• Intégration au Lynx Distributor : Surveille les fusibles de jusqu’à quatre distributeurs Lynx connectés.

• Redondance en parallèle : Prend en charge les installations comprenant jusqu’à cinq systèmes Lynx Smart BMS compatibles.

SPÉCIFICATIONS

• Capacité du contacteur : 500A en continu; 600A pendant un maximum de 5 minutes

• Tensions de système prises en charge : 12V, 24V et 48V

• Plage de tension d’alimentation : 9–60V CC

• Tension d’entrée maximale : 75V CC

• Compatibilité des batteries : Batteries Victron Lithium NG uniquement

• Sortie auxiliaire : 1,1A en continu, protégée par un fusible réarmable

• Sortie d’autorisation de charge : 0,5A maximum à 60V CC

• Sortie d’autorisation de décharge : 0,5A maximum à 60V CC

• Relais programmable : 2A maximum à 60V CC

• Communication : Bluetooth et VE.Can (RJ45); intégration NMEA 2000 avec le câble approprié

• Connexions des barres omnibus : M10; couple de serrage de 33Nm

• Consommation électrique : Environ 2,6W en mode activé à 12V; 0,6W en veille

• Température de fonctionnement : -40°C à +60°C

• Indice de protection : IP22

• Dimensions : 190 × 180 × 80mm (7,5 × 7,1 × 3,1po)

• Poids : 1,9kg (4,2lb)

• Garantie : Garantie limitée de 5 ans

IMPORTANT

Ce BMS est conçu spécifiquement pour les batteries Victron Lithium NG et n’est pas interchangeable avec le BMS destiné à l’ancienne gamme Victron Lithium Battery Smart. Aucune protection contre l’inversion de polarité n’est fournie. Respectez les instructions d’installation de Victron et utilisez des composants compatibles.
