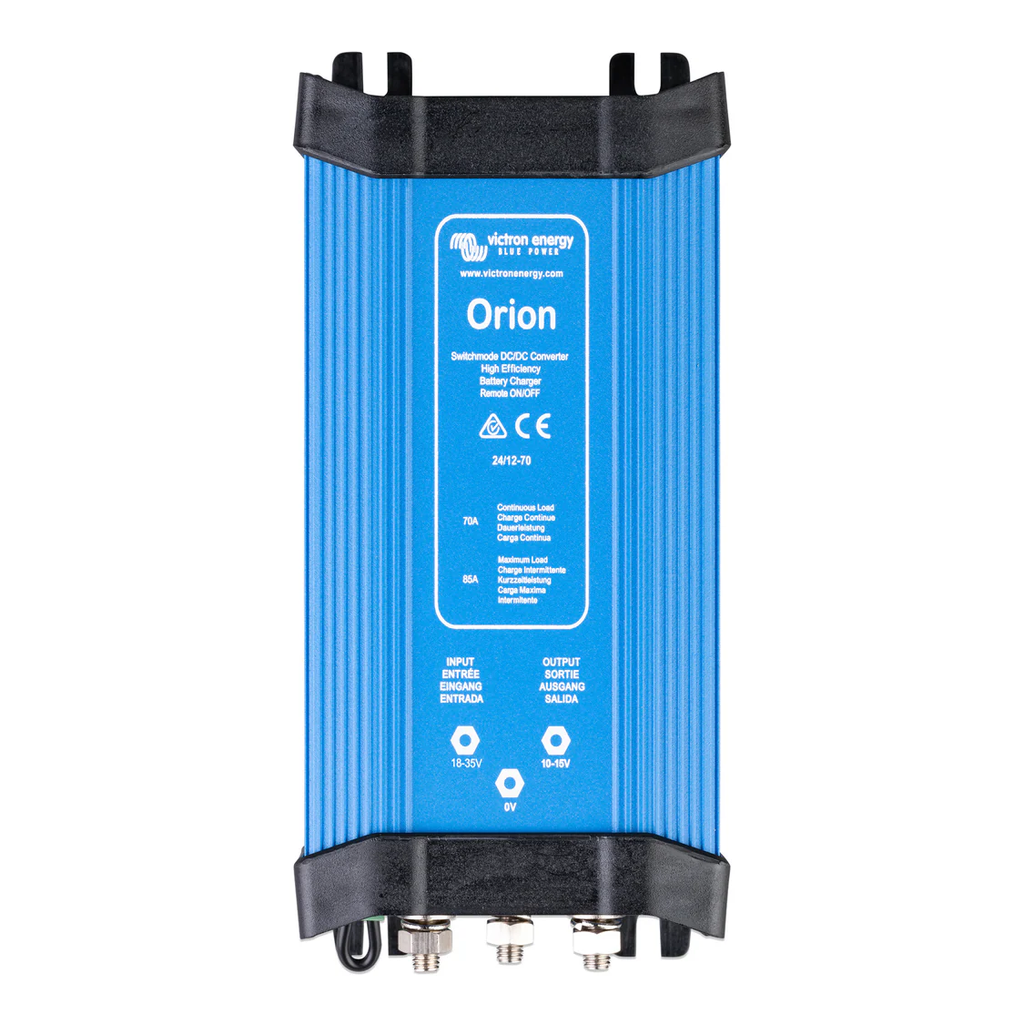

Convertisseur CC-CC de 24V à 12V - Orion 24/12-70A IP20

Fiches techniques  Manuel

Le Victron Energy Orion 24/12-70A convertit une alimentation de 24V CC en une sortie réglable dans la plage 12V pour alimenter des appareils à courant élevé dans les VR, les bateaux et d’autres systèmes électriques. Sa conception non isolée, sa commande marche/arrêt à distance et son ventilateur à régulation thermique conviennent aux applications CC exigeantes. Il peut également être configuré pour certaines applications de recharge de batteries.

CARACTÉRISTIQUES

• Courant de sortie continu de 70A : Alimente les appareils 12V compatibles à courant élevé.

• Tension de sortie réglable : De 10V à 15V, avec un réglage d’usine de 13,2V.

• Conversion non isolée : L’entrée et la sortie partagent une masse électrique commune.

• Commande marche/arrêt à distance : Contrôlez le convertisseur avec un interrupteur de faible puissance ou un signal de fonctionnement du moteur.

• Fonctionnement en parallèle : Raccordez jusqu’à cinq unités compatibles pour augmenter le courant de sortie.

• Recharge de batteries : La sortie réglable permet de l’utiliser comme chargeur d’appoint pour une batterie compatible de 12V dans un système de 24V.

• Refroidissement actif : Le ventilateur à régulation thermique aide à gérer la chaleur sous charge.

• Boîtier IP20 : Conçu pour les installations intérieures protégées.

SPÉCIFICATIONS

• Plage de tension d’entrée : 18–35V CC

• Arrêt en sous-tension : 14V

• Redémarrage en sous-tension : 18V

• Tension de sortie : Réglable de 10V à 15V CC; réglage d’usine de 13,2V

• Courant de sortie continu : 70A

• Courant de sortie maximal : 85A

• Efficacité maximale : 92%

• Courant à vide : Moins de 20mA

• Isolation galvanique : Aucune

• Refroidissement : Ventilateur à régulation thermique

• Température de fonctionnement : -20°C à +55°C; réduction de la puissance au-dessus de +40°C

• Indice de protection : IP20

• Connexions : Bornes de raccordement; vérifiez la configuration exacte des bornes avant l’installation

• Dimensions : Environ 195 × 88 × 65mm (7,7 × 3,5 × 2,6po)

• Poids : Environ 0,9kg (2lb)

• Garantie : Garantie limitée de 5 ans
