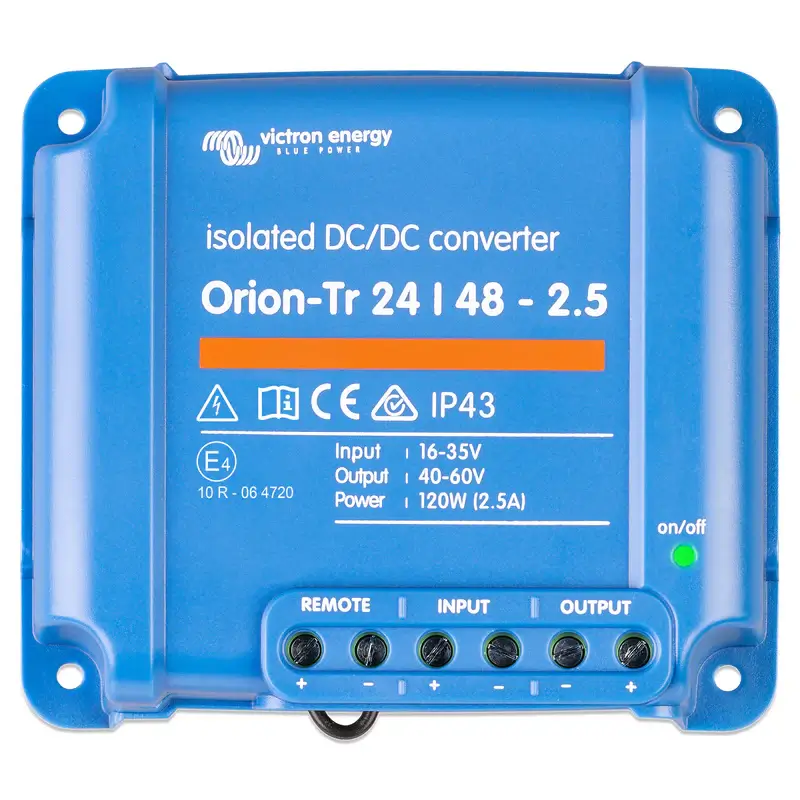

Convertisseur DC-DC isolé Victron Energy Orion-Tr 24/48-2,5A (120W)

Fiches techniques  Manuel

Le convertisseur Victron Energy Orion-Tr 24/48-2,5A augmente la tension d’une alimentation de 24V CC pour fournir une sortie réglable de classe 48V. Conçu pour les systèmes électriques de véhicules, les installations marines et les applications hors réseau, il fournit une alimentation stable avec isolation galvanique entre l’entrée et la sortie. La commande marche/arrêt à distance, la protection contre les courts-circuits et la possibilité de raccorder plusieurs unités en parallèle offrent une grande flexibilité pour les systèmes électriques personnalisés.

CARACTÉRISTIQUES

• Conversion de tension : Augmente la tension de 24V CC à une sortie réglable de 40 à 60V CC.

• Isolation galvanique : Assure une isolation de 200V CC entre l’entrée, la sortie et le boîtier.

• Marche/arrêt à distance : Permet la commande par un interrupteur de faible puissance ou un signal moteur compatible.

• Fonctionnement en parallèle : Plusieurs unités peuvent être raccordées en parallèle pour augmenter le courant de sortie.

• Protection contre les courts-circuits : Conçu pour protéger contre les courts-circuits en sortie.

• Protection thermique : Réduit automatiquement le courant de sortie lorsque la température ambiante est élevée.

• Protection IP43 : S’applique lorsque les bornes à vis sont orientées vers le bas.

• Raccordements simples : Bornes à vis ne nécessitant aucun outil d’installation spécialisé.

SPÉCIFICATIONS

• Plage de tension d’entrée : 16–35V CC

• Arrêt / redémarrage en sous-tension : 14V / 15V

• Tension de sortie nominale : 48,2V CC

• Tension de sortie réglable : 40–60V CC

• Courant de sortie continu : 2,5A à la tension nominale et à 25°C

• Courant de sortie maximal : 3A pendant 10 secondes

• Puissance de sortie continue : 120W à 25°C

• Rendement maximal : 88%

• Isolation galvanique : 200V CC entre l’entrée, la sortie et le boîtier

• Température de fonctionnement : -20°C à +55°C; réduction de la puissance de sortie au-dessus de 40°C

• Raccordements CC : Bornes à vis

• Section maximale des câbles : 6mm²

• Indice de protection : IP43 lorsque les bornes sont orientées vers le bas

• Dimensions (H × L × P) : Environ 100 × 113 × 47mm (3,9 × 4,4 × 1,9po)

• Poids : 0,42kg (0,93lb)

• Garantie : Garantie limitée du fabricant de 5 ans

IMPORTANT : Ce convertisseur n’est pas conçu comme un chargeur de batterie dédié. Pour la recharge de batteries avec des algorithmes de charge configurables, envisagez un modèle Victron Orion-Tr Smart compatible.
