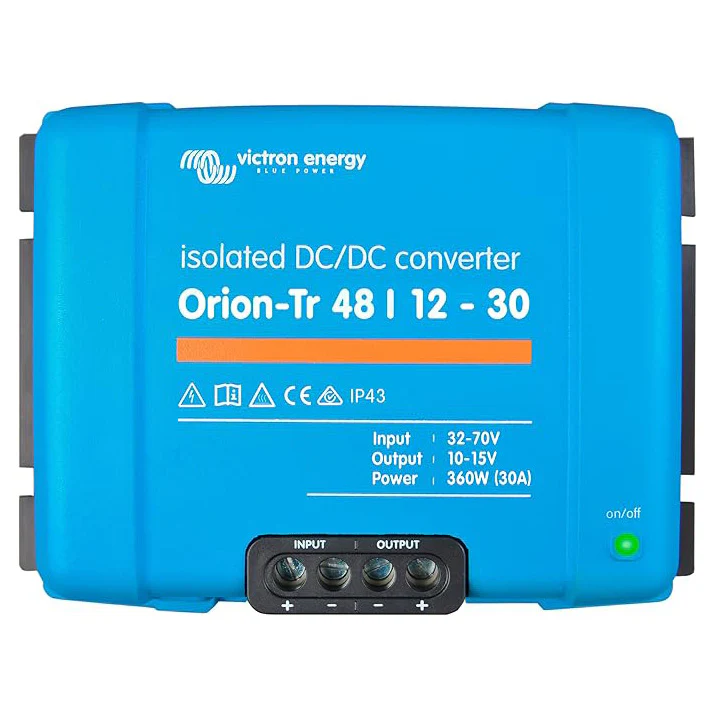

Convertisseur DC-DC isolé Victron Energy Orion-Tr 48/12-30A (360W)

Fiches techniques  Manuel

Le Victron Energy Orion-Tr 48/12-30A convertit une alimentation CC de classe 48V en une sortie 12V réglable pour alimenter des équipements basse tension dans les VR, les systèmes marins, les véhicules et les installations hors réseau. Son isolation galvanique sépare l’entrée, la sortie et le boîtier, tandis que la commande marche/arrêt à distance et les protections intégrées favorisent un fonctionnement fiable dans les systèmes électriques exigeants.

CARACTÉRISTIQUES

• Conversion de tension : Convertit le 48V CC en une sortie réglable de 10 à 15V CC.

• Courant de sortie élevé : Fournit un courant continu de 30A à 40°C.

• Isolation galvanique : Isolation de 200V CC entre l’entrée, la sortie et le boîtier.

• Commande marche/arrêt à distance : Fonctionne avec un interrupteur de faible puissance ou un signal moteur compatible.

• Fonctionnement en parallèle : Plusieurs unités peuvent être raccordées en parallèle pour augmenter le courant de sortie.

• Protections intégrées : Protection contre les courts-circuits et protection thermique avec réduction automatique du courant de sortie lorsque la température est élevée.

• Protection IP43 : S’applique lorsque les bornes à vis sont orientées vers le bas.

• Installation simple : Bornes à vis ne nécessitant aucun outil spécialisé.

SPÉCIFICATIONS

• Plage de tension d’entrée : 32–70V CC

• Arrêt / redémarrage en sous-tension : 28V / 30V

• Tension de sortie nominale : 12,2V CC

• Tension de sortie réglable : 10–15V CC

• Courant de sortie continu : 30A à la tension nominale et à 40°C

• Courant de sortie maximal : 40A pendant 10 secondes dans les conditions spécifiées

• Courant de sortie en court-circuit : 60A

• Puissance de sortie continue : 430W à 25°C; 360W à 40°C

• Rendement maximal : 87%

• Courant d’entrée à vide : Moins de 80mA

• Consommation lorsque la commande à distance est désactivée : Moins de 200µA

• Isolation galvanique : 200V CC entre l’entrée, la sortie et le boîtier

• Température de fonctionnement : -20°C à +55°C; réduction de la puissance de sortie de 3% par °C au-dessus de 40°C

• Humidité maximale : 95%, sans condensation

• Raccordements CC : Bornes à vis

• Section maximale des câbles : 16mm² (AWG 6)

• Indice de protection : IP43 lorsque les bornes sont orientées vers le bas

• Dimensions (H × L × P) : 130 × 186 × 80mm (5,1 × 7,3 × 3,2po)

• Poids : 1,8kg (4lb)

• Garantie : Garantie limitée du fabricant de 5 ans

IMPORTANT : Il s’agit d’un convertisseur CC-CC et non d’un chargeur de batterie dédié. Pour recharger des batteries avec des algorithmes de charge configurables, envisagez un modèle Victron Orion-Tr Smart compatible.
