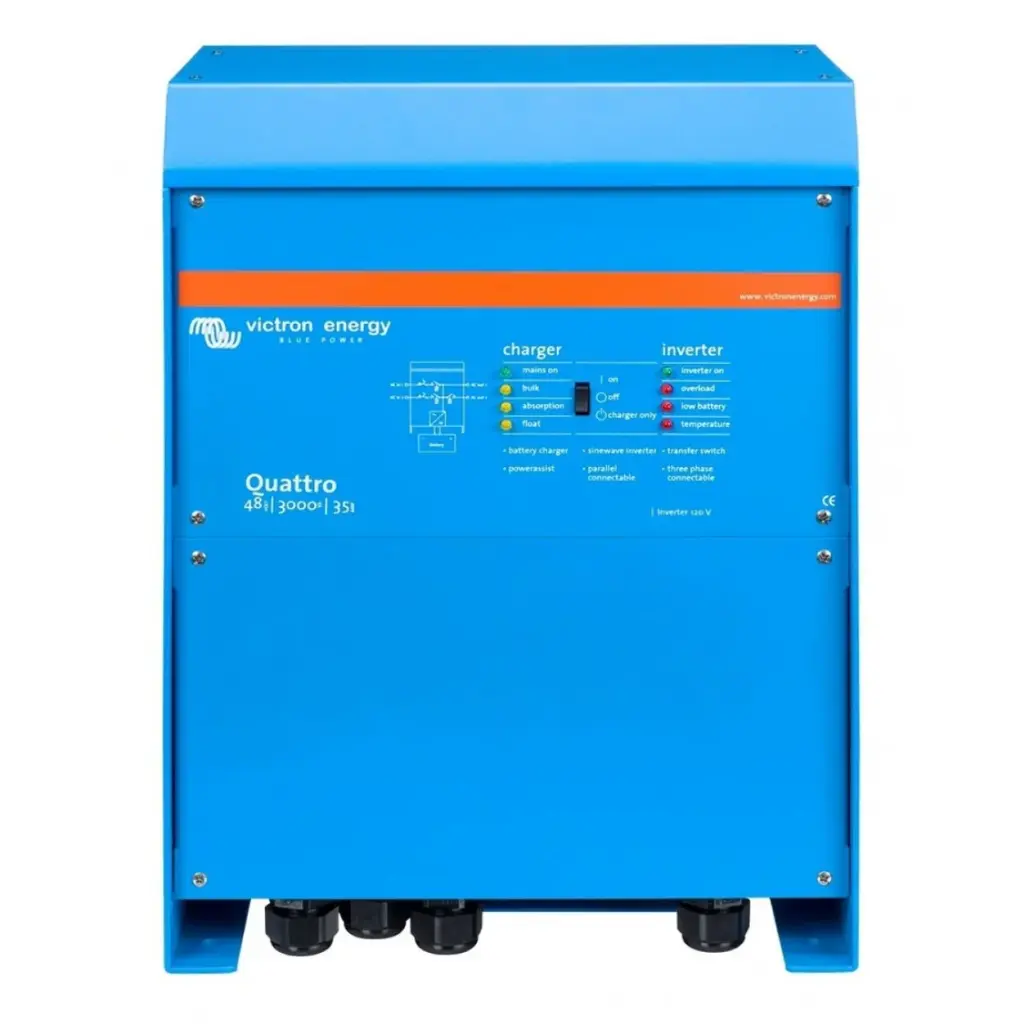

Onduleur/Chargeur Victron Energy Quattro 48/3000 – 120V VE.Bus

Fiches techniques  Manuel

Le Victron Energy Quattro 48/3000 combine un onduleur à onde sinusoïdale pure, un chargeur de batteries et un commutateur de transfert automatique dans un seul appareil. Conçu pour les systèmes de batteries de 48V, il convertit le courant continu en courant alternatif de 120V et peut recharger le parc de batteries à partir de deux sources CA indépendantes, comme l’alimentation de quai ou une génératrice.

CARACTÉRISTIQUES

• Tension d’entrée CC : 48V

• Sortie CA : 120V, 60Hz

• Puissance de sortie continue : 2400W à 25°C; 2200W à 40°C; 1700W à 65°C

• Puissance de crête : 6000W

• Courant de charge des batteries : 35A

• Entrées CA : Deux sources indépendantes de 120V

• Commutateur de transfert : Intégré, 50A par entrée CA

• Sorties CA : Deux sorties, dont une sortie principale avec transfert sans interruption de l’alimentation

• PowerControl et PowerAssist : Aident à gérer une alimentation CA limitée et à compléter la puissance disponible à l’aide des batteries

• Communication : Port VE.Bus pour la surveillance à distance, le fonctionnement en parallèle, les systèmes à phase divisée ou triphasés et l’intégration au système

• Indice de protection : IP21

• Température de fonctionnement : -40°C à +65°C

FONCTIONNEMENT ET INTÉGRATION

• Sélectionne automatiquement la source CA active parmi les deux entrées disponibles.

• Bascule la sortie principale vers l’alimentation par onduleur lorsque l’alimentation de quai ou de la génératrice est interrompue, en moins de 20 millisecondes.

• Permet le fonctionnement en parallèle et l’intégration à des systèmes d’alimentation plus complexes.

• Comprend une sortie auxiliaire et des relais programmables pour le contrôle du système.

DIMENSIONS ET POIDS

• Dimensions (H × L × P) : 14,3 × 10,2 × 8,6 po (362 × 258 × 218 mm)

• Poids : 42 lb (19 kg)
